平面設置是我們?cè)谶M(jìn)行道路設計之前針對道路交叉倒角和渠化處理，根據設計資料進行的初步設置。下面看平面設置的具體操作。

01

點擊平面設置

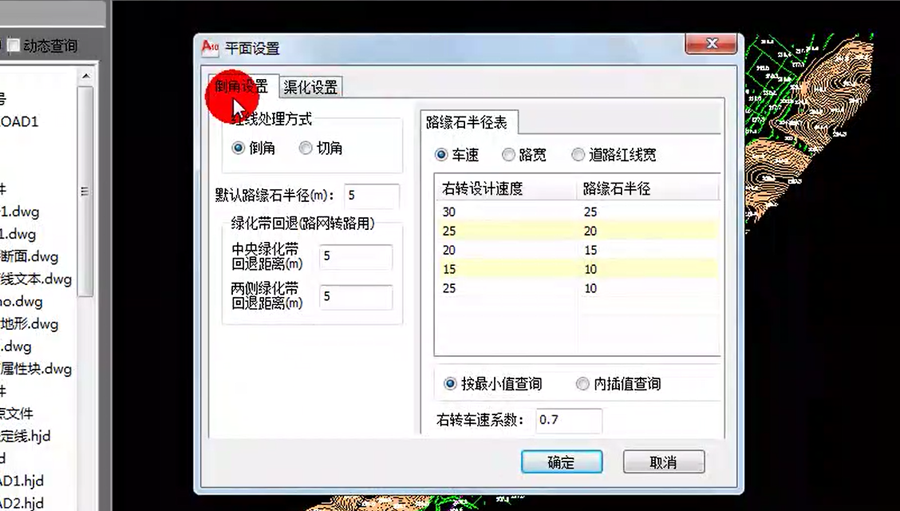

1）點擊平面——平面設置。軟件對倒角和渠化進行了內置數據庫，用戶可以針對實際的不同情況進行設置。

2）之后的設計均以此數據庫數據為基礎，進行計算設計。紅線處理方式選擇“倒角”。

02

設置路緣石半徑表

1）路緣石半徑表有車速、路寬、道路紅線寬。車速是針對不同的右轉設計速度對于不同的路緣石半徑，輸入右轉車速系數“0.7”。

2）路寬是指針對不同的交叉道路對應的不同路緣石半徑。

3）道路紅線寬是指針對不同的道路紅線寬對于不同的路緣石半徑，我們可以進行“新建”、“刪除”。

4）三種方式都可以按最小值查詢和內插值來查詢。默認的路緣石半徑“5m”，中央、兩側綠化帶回退距離“5m”。

03

渠化設置

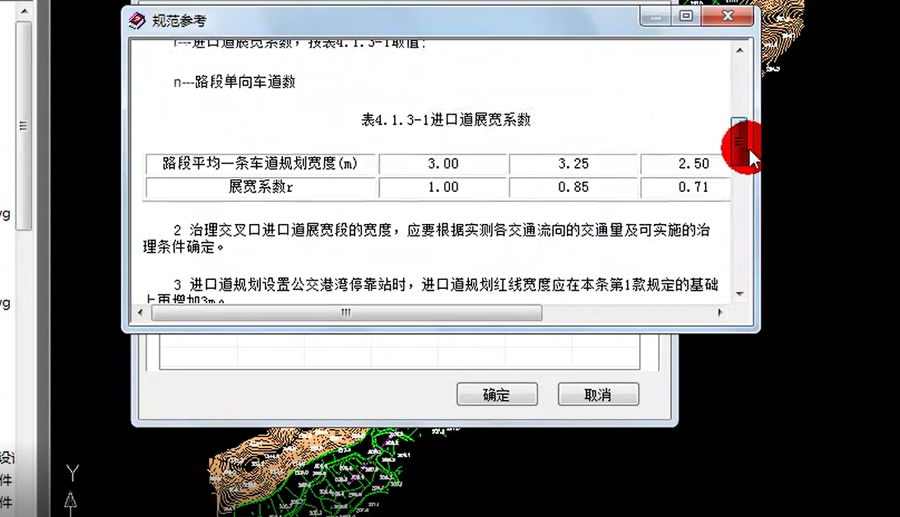

1）再看渠化設置，渠化長度量取點選擇“路緣石弧線端點”，進口渠化寬度“3m”，出口渠化寬度“3.25m”，查看規范數據。

2）對不同等級道路交叉的渠化中展寬段長度、漸變段長度內置了數據庫，我們可以對數據進行編輯和修改。

04

關閉多余的圖層

在進行道路平面設計之前，點擊設計助手——圖層控制——關閉選中圖層。方便我們進行觀察。
